1.Введение

Совершенствование методов научной визуализации [1-10] во многом определяется возможностями современных средств регистрации.

Восьмиканальная 16-ти кадровая электронно-оптическая камера предназначена для высокоскоростной регистрации изображений быстропротекающих процессов в нано- и микросекундном диапазонах времени. Внешний вид камеры показан на рисунке. 1.

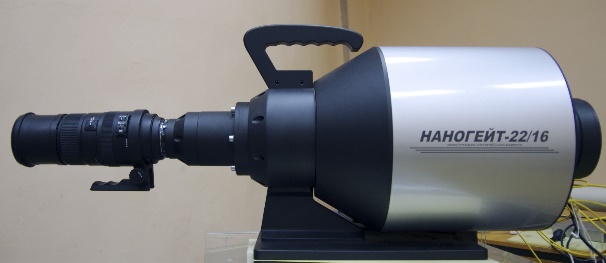

Рисунок 1 – 8-ми канальная 16-ти кадровая камера «НАНОГЕЙТ 22/16».

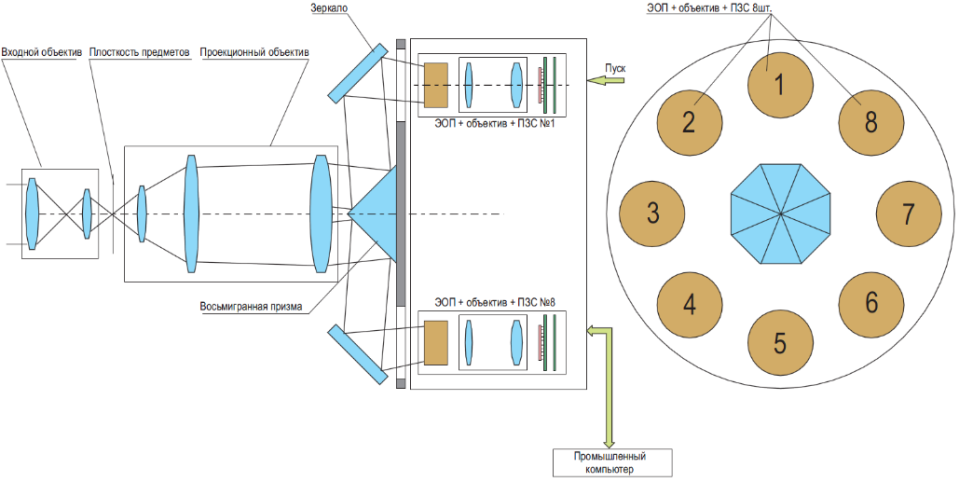

Упрощенная оптико-электронная схема камеры представлена на рисунке 2.



Рисунок 2 – Оптико-электронная схема камеры.



Регистрируемое изображение, проходя через входной объектив, попадает на пирамидальную зеркальную систему светоделения на восемь электронно-оптических каналов (ЭОК). Аппаратный состав канала: затвор - планарный электронно-оптический преобразователь (ЭОП) диаметром 18 мм; перенос изображения – проекционный объектив 1:1 с апертурой 18°; сенсор - ПЗС матрица размером 15,4×15,4 мм, 2048×2048 элементов. Чувствительность каждого канала регулируется независимо регулировкой напряжения на микроканальной пластинке электронно-оптического преобразователя, что позволяет изучать процессы с большим диапазоном яркости. Каждый из восьми каналов регистрирует два кадра, параметры которых устанавливаются независимо как по времени экспозиции (5 нс ÷ 20 мкс), так и по межкадровому интервалу (5 нс ÷ 1000 мкс). Каждый канал может работать в режиме многократной экспозиции, регистрируя несколько фаз процесса на один кадр.

Последняя модификация НАНОГЕЙТ-22/16 является пыле- влагозащищенным вариантом камеры, обладает повышенной надежностью и предназначена для работы в условиях полигона. Указанное применение недоступно для зарубежных камер аналогичного класса – CORDIN Model 222 (США) и pco.dicam C8 UHS (Германия) [11,12].

Табл.1 - Основные технические характеристики камеры НАНОГЕЙТ-22/16

2. Результаты

Применение камеры НАНОГЕЙТ-22/16  в экспериментах.

2.1. Институт проблем химической физики РАН (г. Черноголовка)

Все эксперименты выполнены сотрудниками ИПХФ РАН под руководством в.н.с.  Дудина С.В. [13,14].

Эксперимент №1. Регистрация детонационной сходящейся волны.

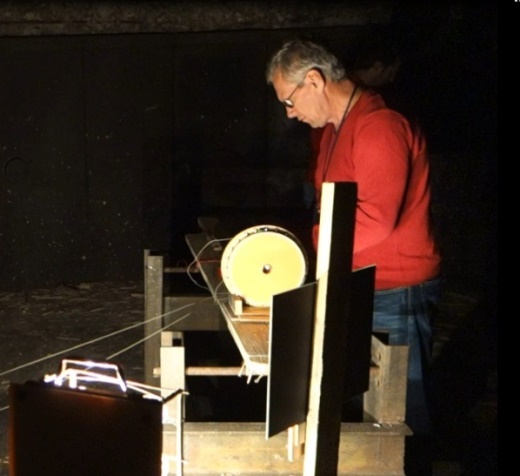

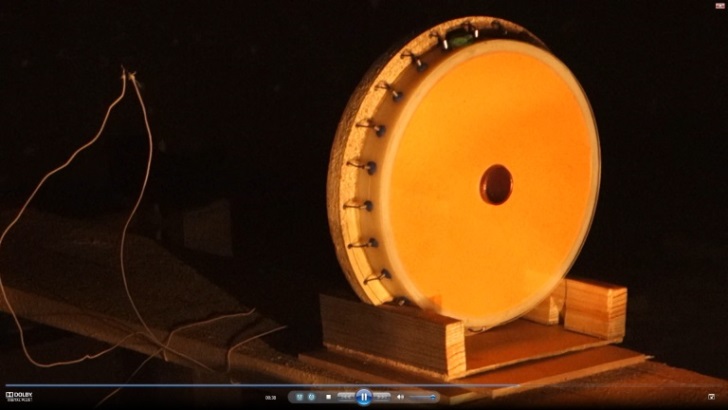

Рисунок 3 – Заряд ВВ и процесс подготовки эксперимента.



Подготовка опыта. Детонационная сходящаяся волна запускается из 24 точек, равномерно  расположенных по окружности диска.

Нумерация кадров слева направо и сверху вниз. Длительность экспозиции всех кадров 20 нс. Интервалы между кадрами 1,4 мкс.

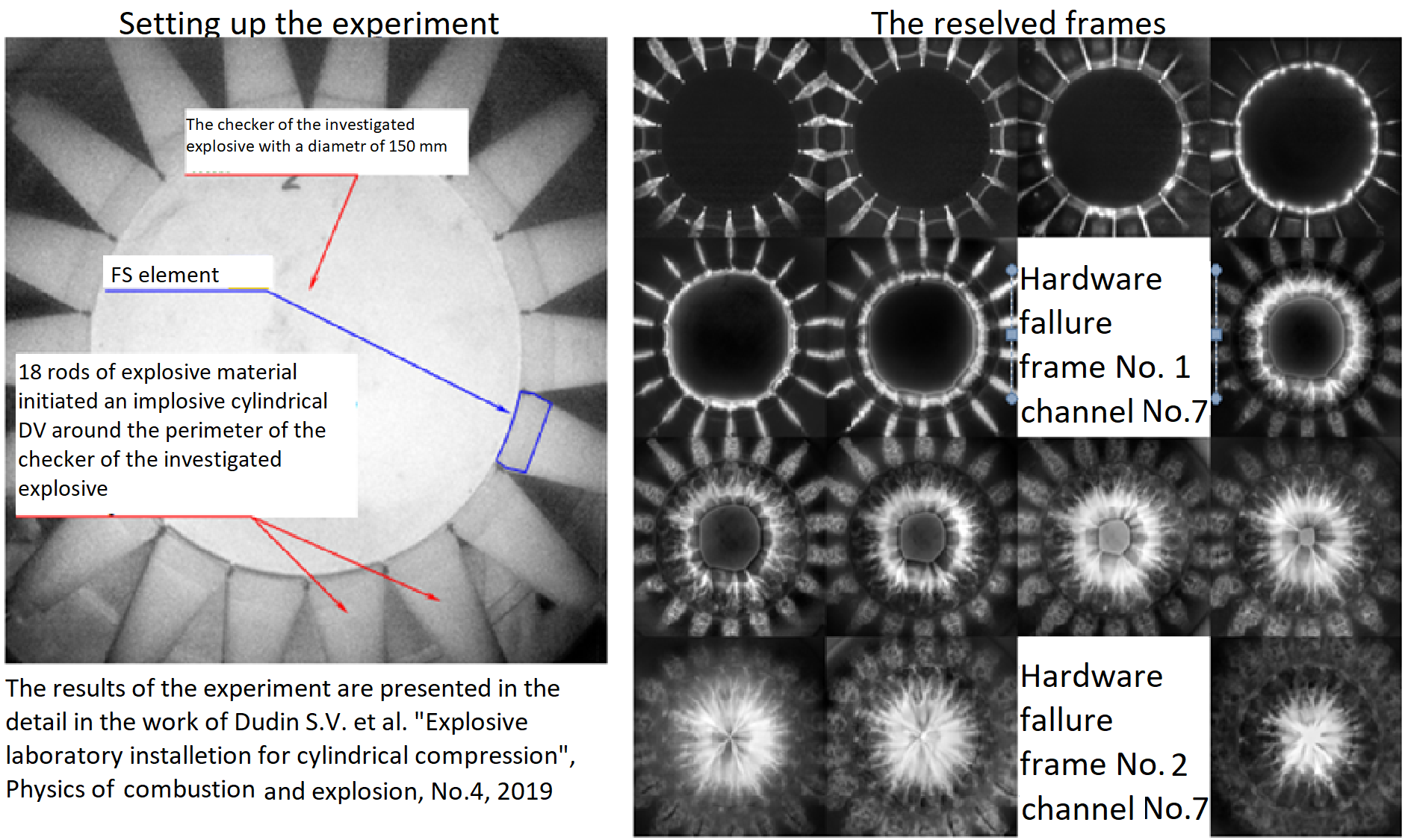

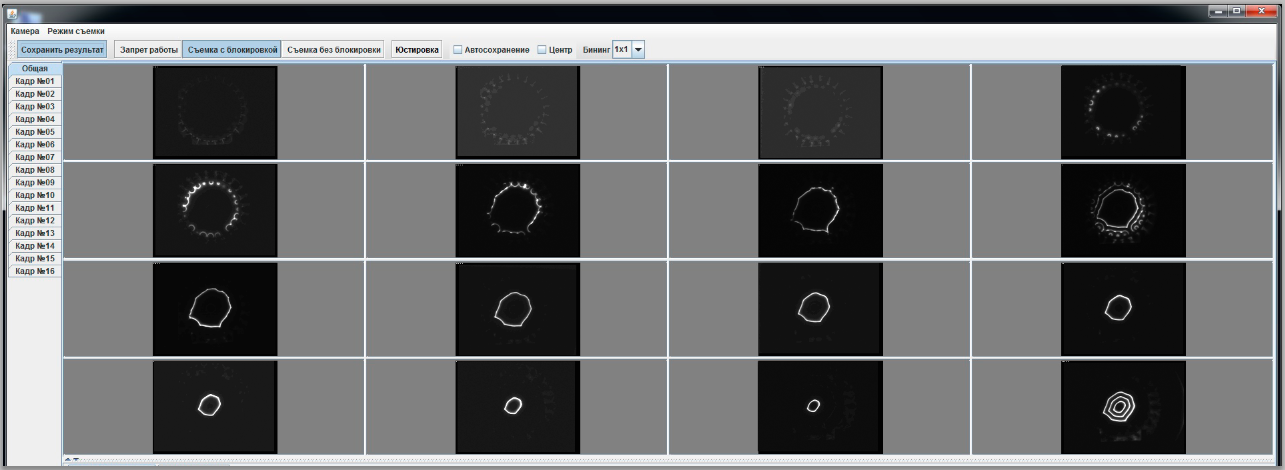

Рисунок 4 – Результаты регистрации в эксперименте.



В 8-м и 16-м кадре включен режим многократной экспозиции (наложение нескольких экспозиций ЭОП на один кадр в ПЗС матрице). В 8-м кадре экспозиции произведены в моменты 2, 4, 6 и 8 кадра. В 16-м кадре экспозиции произведены в моменты 11, 13, и 15 кадра.

Обладая набором прецизионных параметров, камера НАНОГЕЙТ-22/16 имеет возможность измерять пространственно-временные характеристики быстропротекающих процессов в наносекундной области времени с погрешностью до 1%. Ниже показаны результат 3-х кратной экспозиции в 16-м кадре, времена которых совпадают со временами приведенных 3-х кадров.

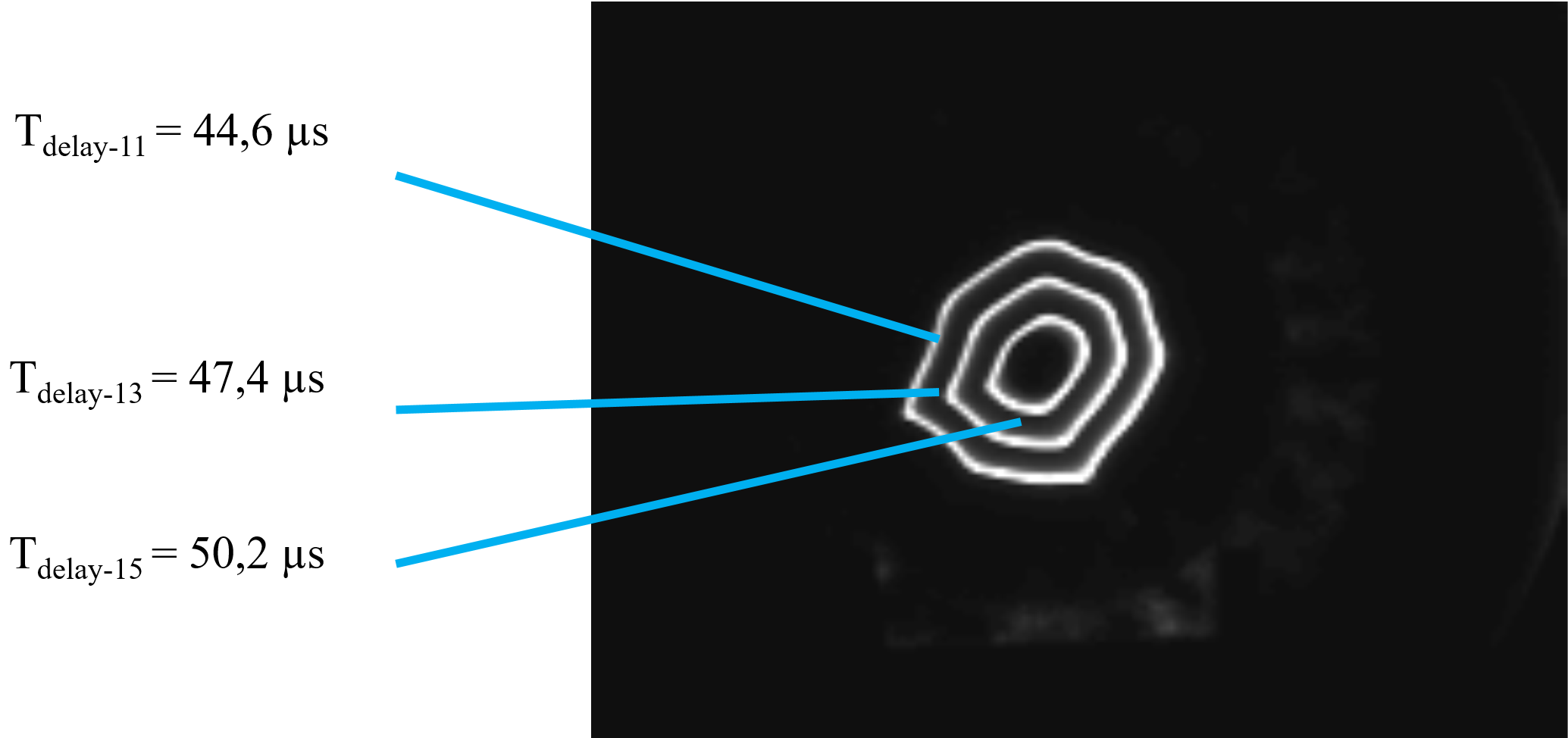

Рисунок 5 – Построение 16 кадра регистрации.



Из анализа изображений, полученных в каждом из 16-ти кадров, в том числе и в тех, в которых был включен режим многократной экспозиции, сделан вывод, что в подобном опыте, можно зарегистрировать не 16, а 64 фазы (как минимум) детонационной сходящейся волны. Для этого в каждом из 16-ти кадров включается режим 4-х кратной экспозиции с интервалом между повторными экспозициями T_rep=1/64× T_exp, примерно через 290 нс (все время регистрации составляло T_exp=18,2 мкс). Такое количество фаз детонационной сходящейся волны позволит зарегистрировать изменение скорости и формы детонационной сходящейся волны при её движении от периферии диска к центру.

Эксперимент № 2. Развитие детонации в насыпном взрывчатом веществе (ВВ). В ходе проведения опыта измерялся разброс скоростей детонационной волны (ДВ) в насыпном ВВ.

В ходе проведения эксперимента измерялись скорости детонации от каждого инициирующего детонационного шнура (ДШ). Полученная информация позволила оценить не только среднюю скорость ДВ, но и величину ее среднеквадратичного отклонения (СКО), что является важнейшей характеристикой любого ВВ.

Дополнительно проверялась эффективность применения режима стробирования камеры НАНОГЕЙТ 22/16 при проведении экспериментов такого типа.

В связи с тем, что во всех экспериментах скорость фронта детонационной волны на разных фазах процесса составляла от 2,5 до 9 км/с, длительность экспозиции каждого из 16-ти кадров была установлена равной 10 нс. Значения момента регистрации (Δi) указаны от времени подачи подрывного импульса.

В седьмом кадре включен режим многократной экспозиции (затвор ЭОП открывается 6 раз и интегральное изображение с экрана ЭОП накапливается в одном кадре ПЗС матрицы). Изображение шести фаз процесса, четыре из которых продублированы в других каналах для проверки точности межкадрового позиционирования камеры НАНОГЕЙТ 22/16 в целом. Множественность отображения ДВ вызвана применением бытового зеркала, формирующего паразитные отражения от поверхности стекла.

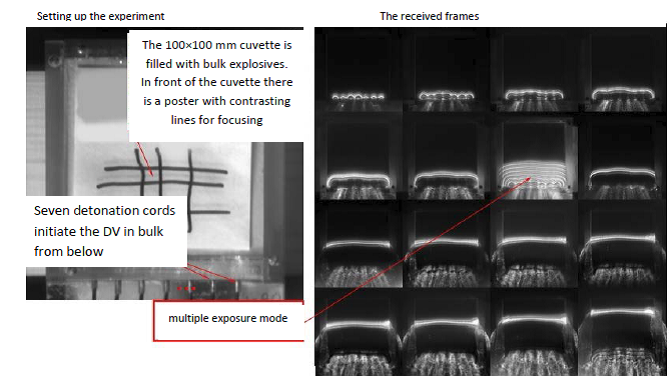

Рисунок 6 – Результаты регистрации в эксперименте №2.



Несмотря на одновременное инициирование всех ДШ равной длины, время передачи детонации в испытуемое ВВ разное. Подобная разновременность в той или иной степени свойственна любым системам многоточечного инициирования из-за технологических разбросов параметров ВВ в ДШ. Тем не менее анализ распространения ДВ в вертикальном направлении позволяет с высокой точностью измерить вертикальную скорость ДВ от каждой точки инициирования. Средняя скорость ДВ при этом составила 5 630 м/с.

Эксперимент № 3. Испытание цилиндрического имплозивного устройства. Кольцевая ДВ формируется подводящими прутками ВВ. Симметрия сходящейся ДВ обеспечивается применением фокусирующей системы (ФС). Цель эксперимента - отработка ФС, уточнение параметров математической модели кинетики ВВ.



Рисунок 7 – Результаты регистрации в эксперименте № 3.



Длительность экспозиции в каждом кадре 10 нс, интервал между кадрами 1 мкс. Для демонстрации качества регистрации при длительности экспозиции 10 нс на рисунке 8 отдельно показано увеличенное изображение 13-го кадра.



Рисунок 8 – Кадр регистрации № 13 в эксперименте №3.

2.2. РФЯЦ ВНИИЭФ, СарФТИ (г. Саров)

Эксперимент №1. Регистрация распространения детонационной волны светочувствительного взрывчатого состава ВС-2[15,16].

Полоски светочувствительного взрывчатого состава ВС-2 размером 10×80 мм, нанесённого на полированный алюминиевый лист размером 23х100х0,15 мм, с помощью липкой ленты крепилась на пластине-свидетеле с габаритами 60х300х4 мм (рисунок 9).

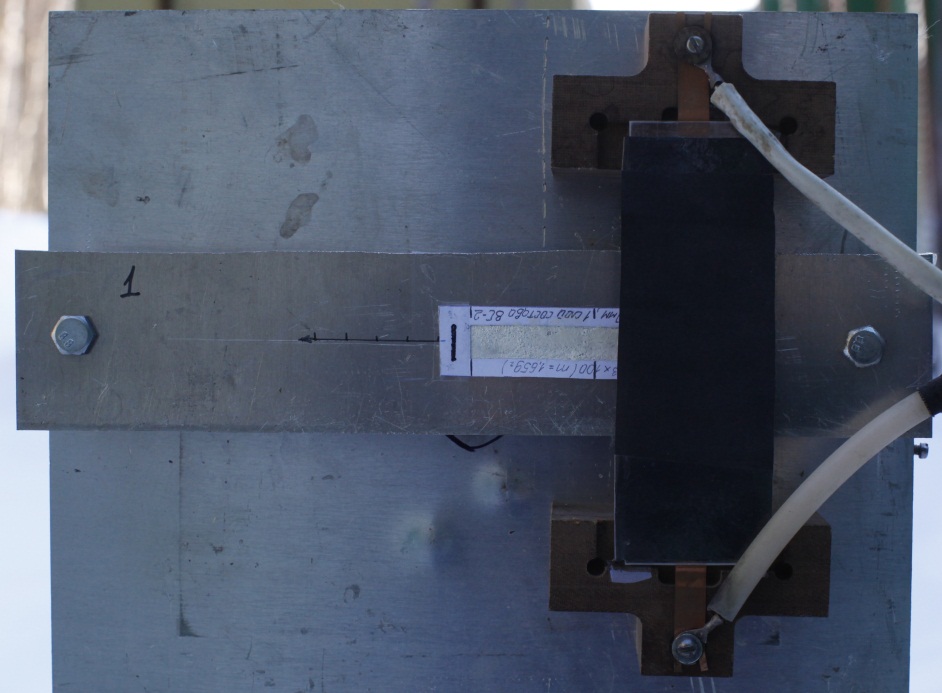

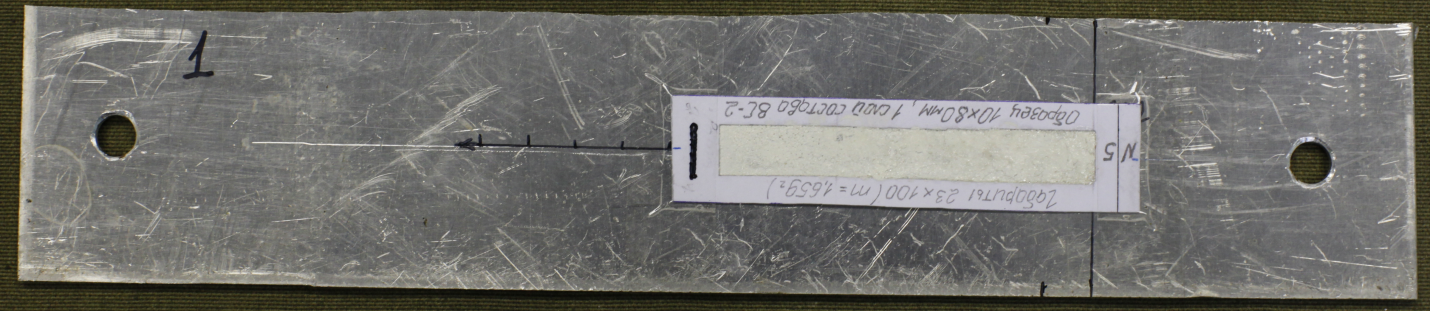

Рисунок 9 – Пластина свидетель с составом ВС-2.



Инициирование состава ВС-2 осуществлялось с помощью газоразрядного излучателя ЭВИС-3, удаленного на расстоянии 14 мм. Стример газоразрядного излучателя находился на удалении 10 мм от края полоски с составом ВС-2. Внешний вид экспериментальной установки представлен на рисунке 10.



Рисунок 10 – Внешний вид экспериментальной установки



Длительность экспозиции в каждом кадре 20 нс, интервал между кадрами 1 мкс.

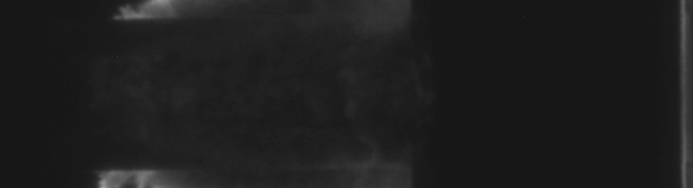

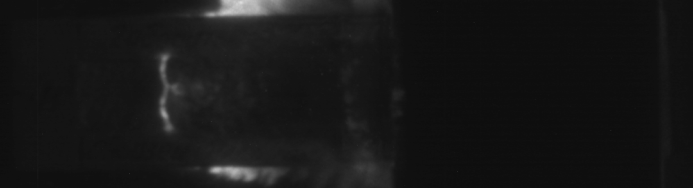

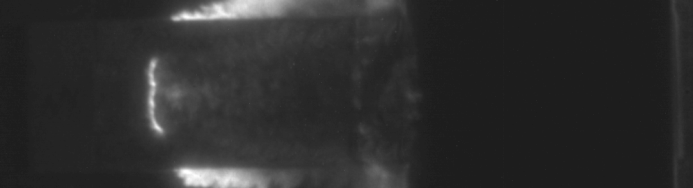

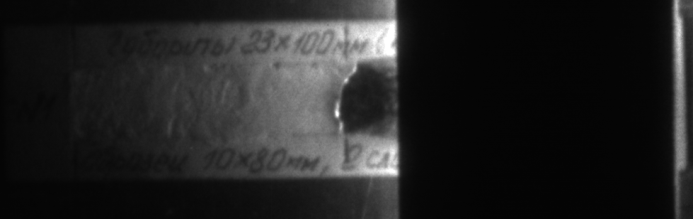

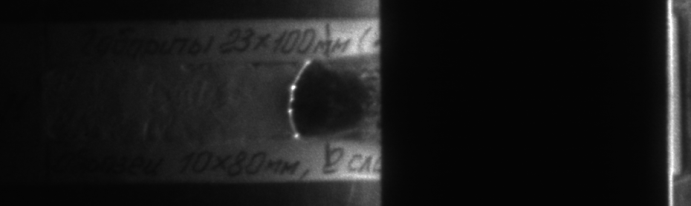

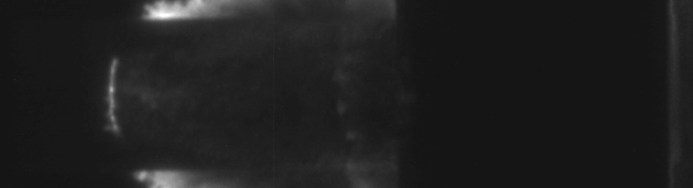

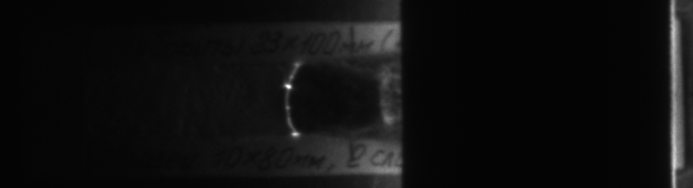

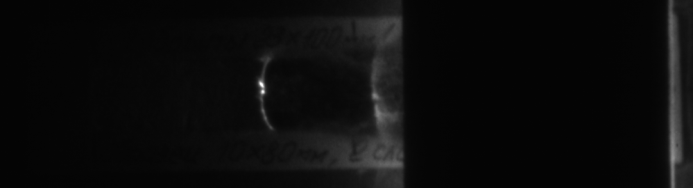

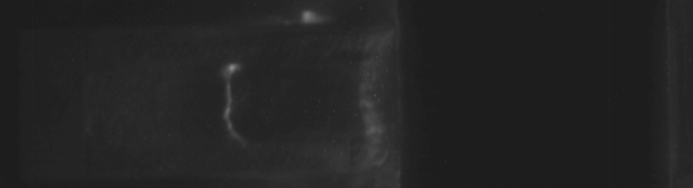

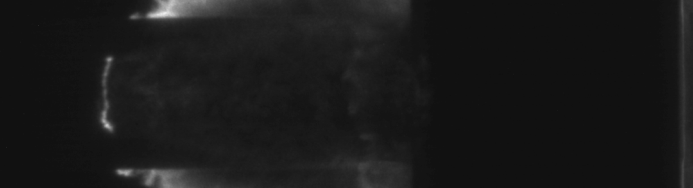

Рисунок 11 – Фрагменты кадров регистрации в эксперименте №1.



На основании полученных данных произведена оценка динамики перемещения фронта детонационной волны. Оценка проводилась по двум точкам: координаты максимально (1) и минимально (2) удаленной части фронта детонационной волны относительно правового края полоски с составом ВС-2. Среднее значение скорости перемещения фронта детонационной волны в эксперименте составило  4375 м/с.

Эксперимент №2. Взрывное метание модели имитатора преграды

В эксперименте отрабатывалась конструкция модельного взрывного метающего устройства, осуществлялся контроль целостности модели имитатора преграды. Регистрация осуществлялась на фоне рассеивающего экрана, подсвеченного взрывными источниками света. Длительность экспозиции в каждом кадре 100 нс, интервал между кадрами 5 мкс.

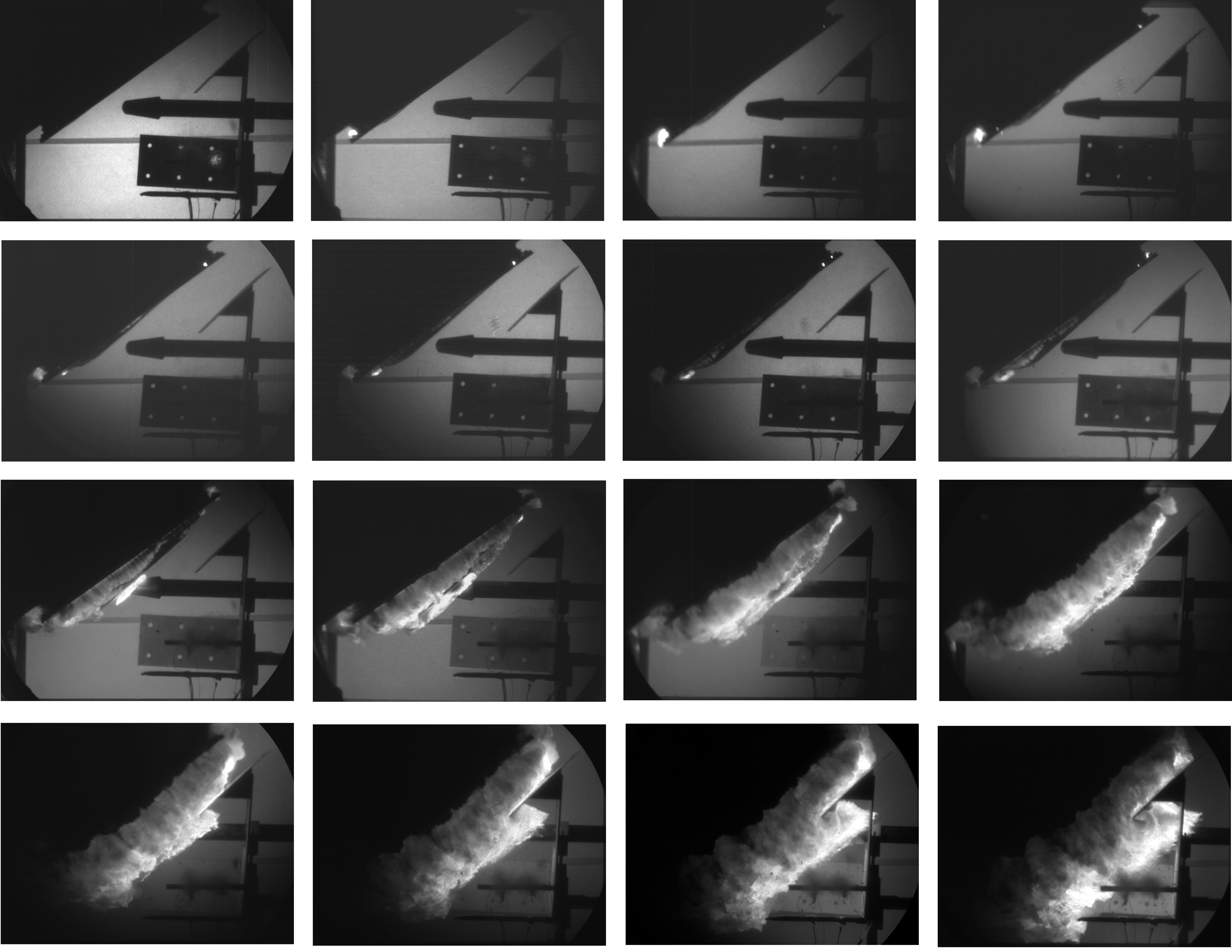

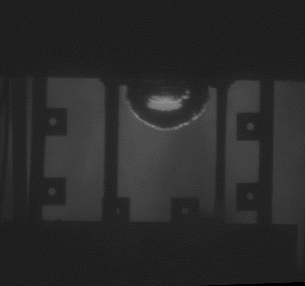

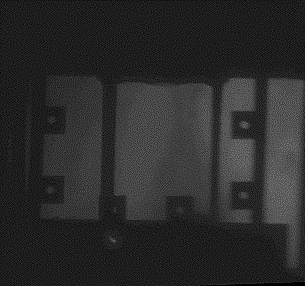

Рисунок 12 – Фрагменты кадров регистрации в эксперименте №2



По полученной кинограмме движения модели имитатора преграды проводилось определение скорости движения границы силуэта, которая составила 1900 м/с.

Эксперимент №3. Оптическая регистрация высокоскоростной фотокамерой Наногейт процесса метания модели имитатора преграды (МИП) с использованием модельного взрывного метающего устройства (ВМУ) на фоне рассеивающего экрана.

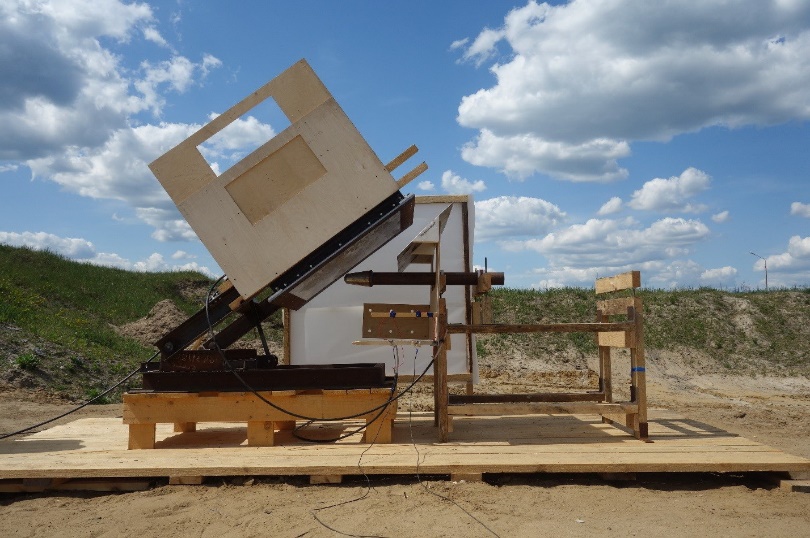

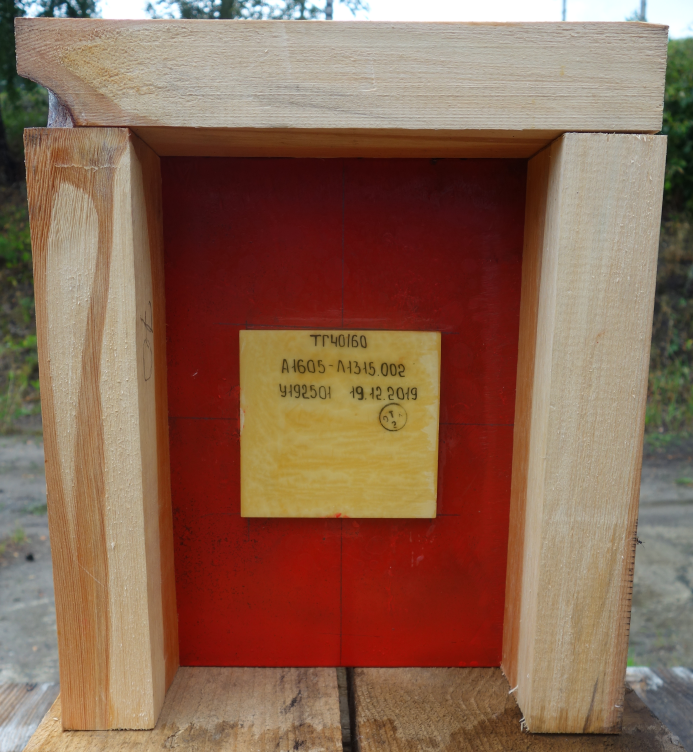

Рисунок 13 – Фотография рабочего поля в эксперименте №3

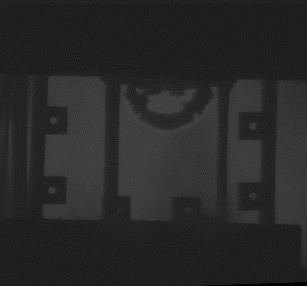

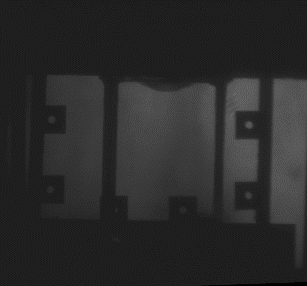

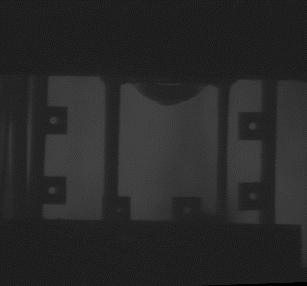

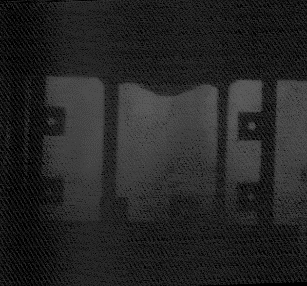

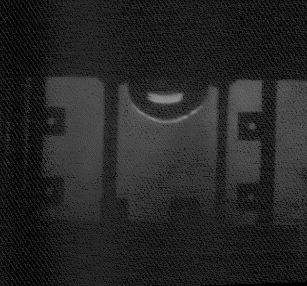

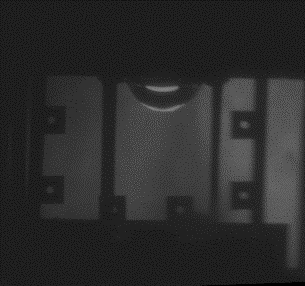

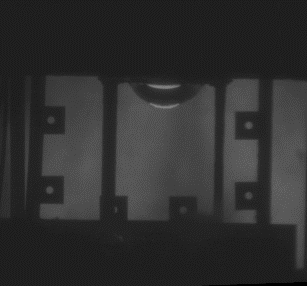

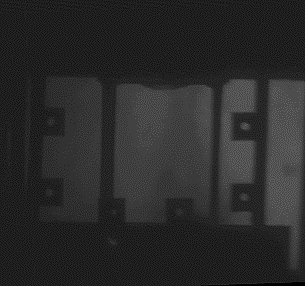

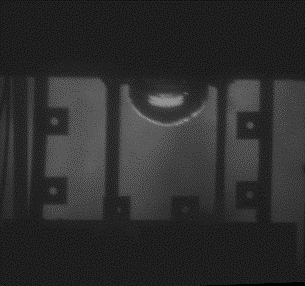

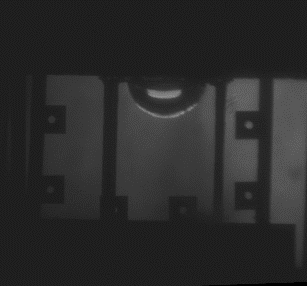

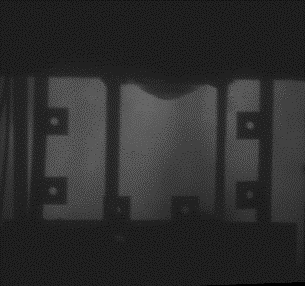

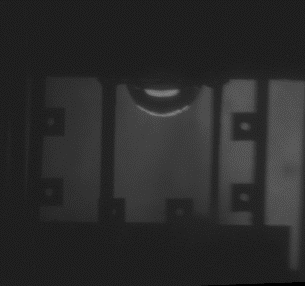

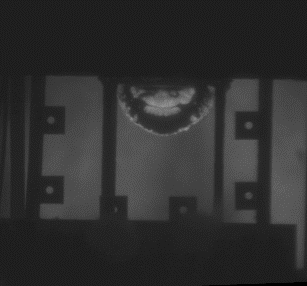

Рисунок 14 – Кадры регистрации в эксперименте №3.



Определение скорости движения границы силуэта МИП производилось по 14 кадрам при принятом межкадровом интервале Δ°≈ 8,75 мкс (скорость съемки 114270 кадр/с).

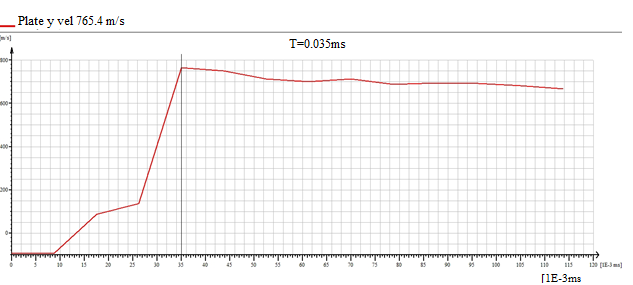

Рисунок 15 – График изменения скорости движения.



Проведены измерения значения угла поворота границы силуэта МИП. Результаты измерений приведены в таблице 2.

Таблица 2 – Результаты измерений

Эксперимент №4. Регистрация электронно-оптической камерой Наногейт-22/2 характера  передачи детонации через стальную пластину толщиной 10 мм (300х200х10 мм) на второй заряд состава ТГ40/60 (суммарная масса 0,34 кг). Регистрация электрического сигнала с выхода «КОНТРОЛЬ» электронно-оптической камеры Наногейт-22/2 определяла времена формирования изображения.

Сборка включала два заряда размером  100х100х10 мм, разделенных стальной плитой (приклеены к ней) толщиной 10 мм, в центре одного из которых установлен электродетонатор. Внешний вид установки представлен на рисунке 16.

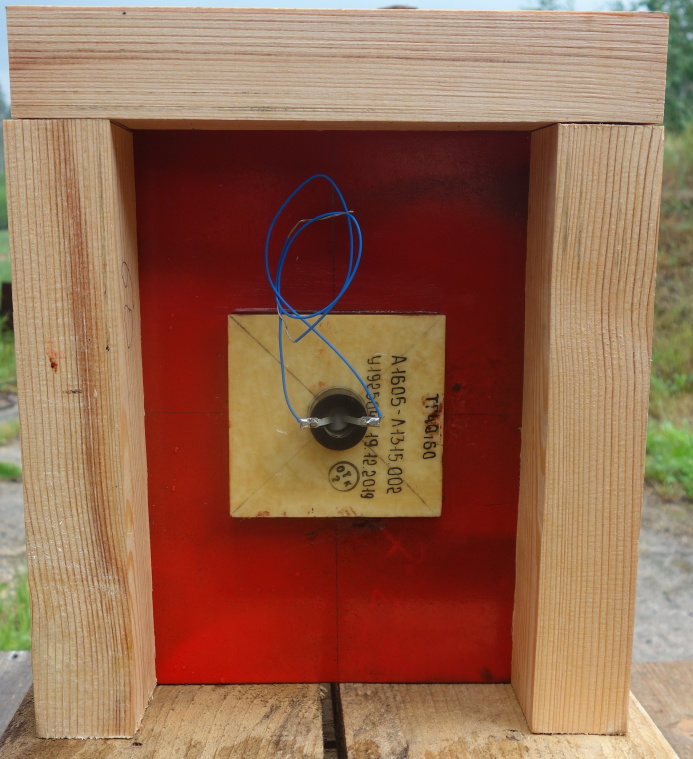

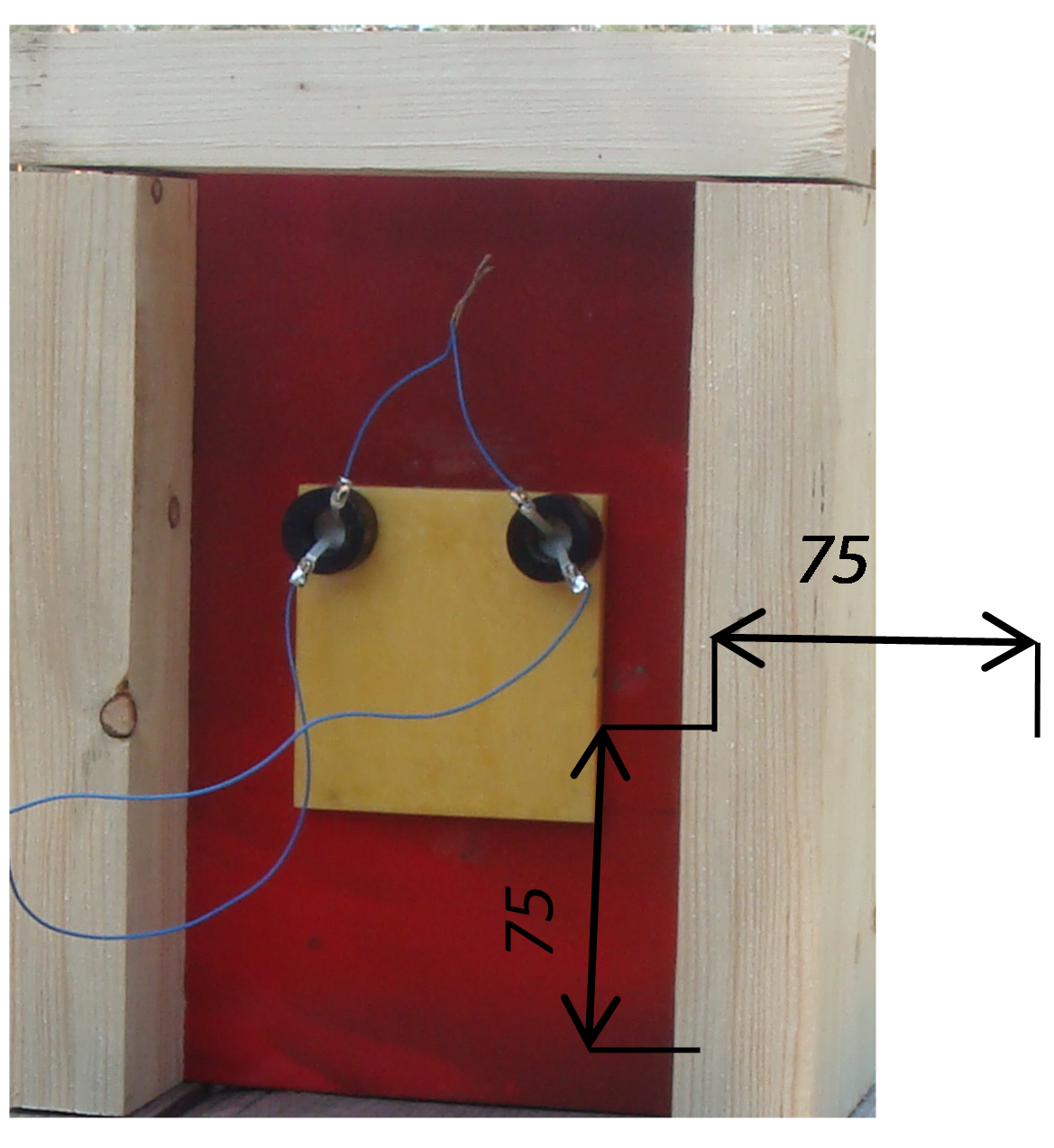

Рисунок 16 – Внешний вид установки.



Регистрация осуществлялась в дневное время при температуре окружающей среды плюс 19° C и атмосферном давлении 746 мм рт. ст.

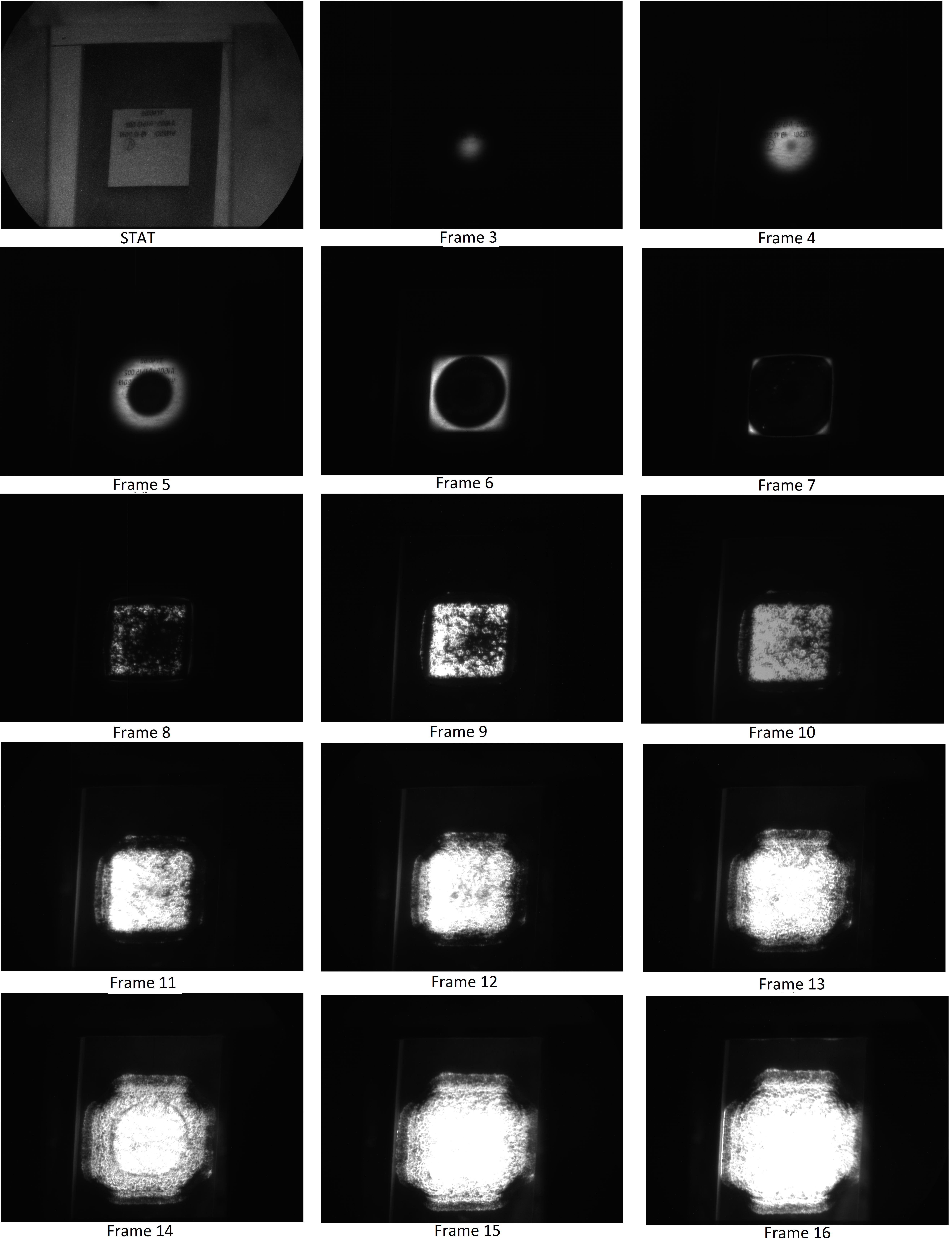

Рисунок 17 – Последовательность кадров в эксперименте №4.



Таблица 3 – Настройки Наногейт-22/2

Цифровым осциллографом зарегистрирован сигнал с выхода «КОНТРОЛЬ» Наногейт-22/2. Курсорными измерениями определены времена построения кадров относительно синхроимпульса подрывной установки ВУ. Результаты измерений представлены в таблице 4, а осциллограмма зарегистрированных сигналов на рисунке 18.

Таблица 4 – Времена построения изображений Наногейт-22/2

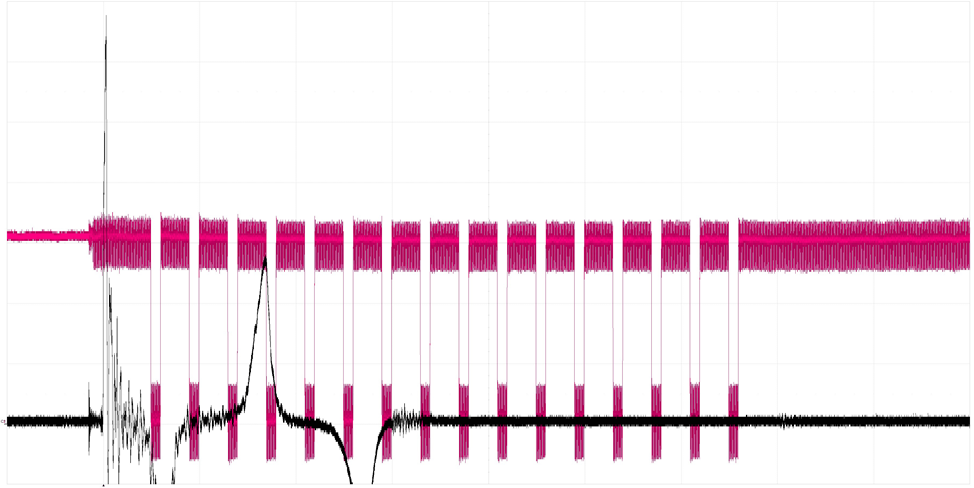

Рисунок 18 – Осциллограмма сигналов, зарегистрированных в опыте

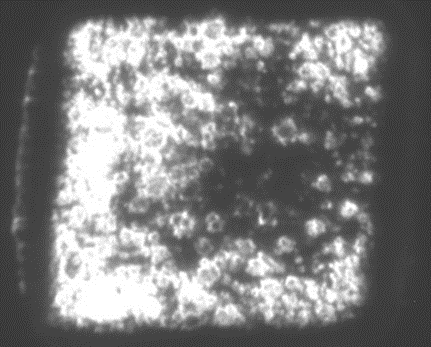

Отдельно на рис.19 выделены кадры после расчетного выхода ударной волны на фронтальную поверхность второго (пассивного) заряда ВВ2 (t вых = 9,7 мкс).

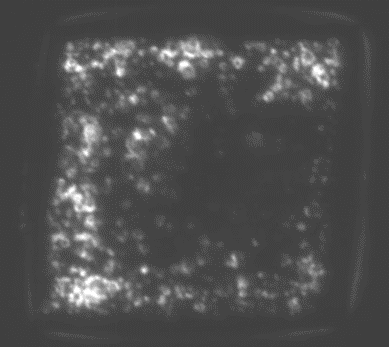

Рисунок 19 - Отдельные кадры процесса.



При выходе УВ на поверхность пассивного заряда идет кольцевое расширение «внутренней» подсветки (по клею), делающей видимой надпись на тыльной поверхности заряда (t =11мкс.). По достижении фронта светящейся зоны периферии заряда формируется ударная волна в воздухе (t =19 мкс), а в заряде возникают «горячие» точки с ростом к центру заряда.

Эксперимент №5. Регистрация электронно-оптической камерой Наногейт-22/2 факта передачи детонации от заряда ТГ 40/60 размером 100х105х10 мм, к аналогичному заряду через стальную пластину толщиной 20 мм (300х200х20 мм) (заряды ВВ приклеены к ней эпоксидной смолой). В верхней части активного заряда ВВ1 установлены два электродетонатора. Внешний вид установки представлен на рисунке 20.

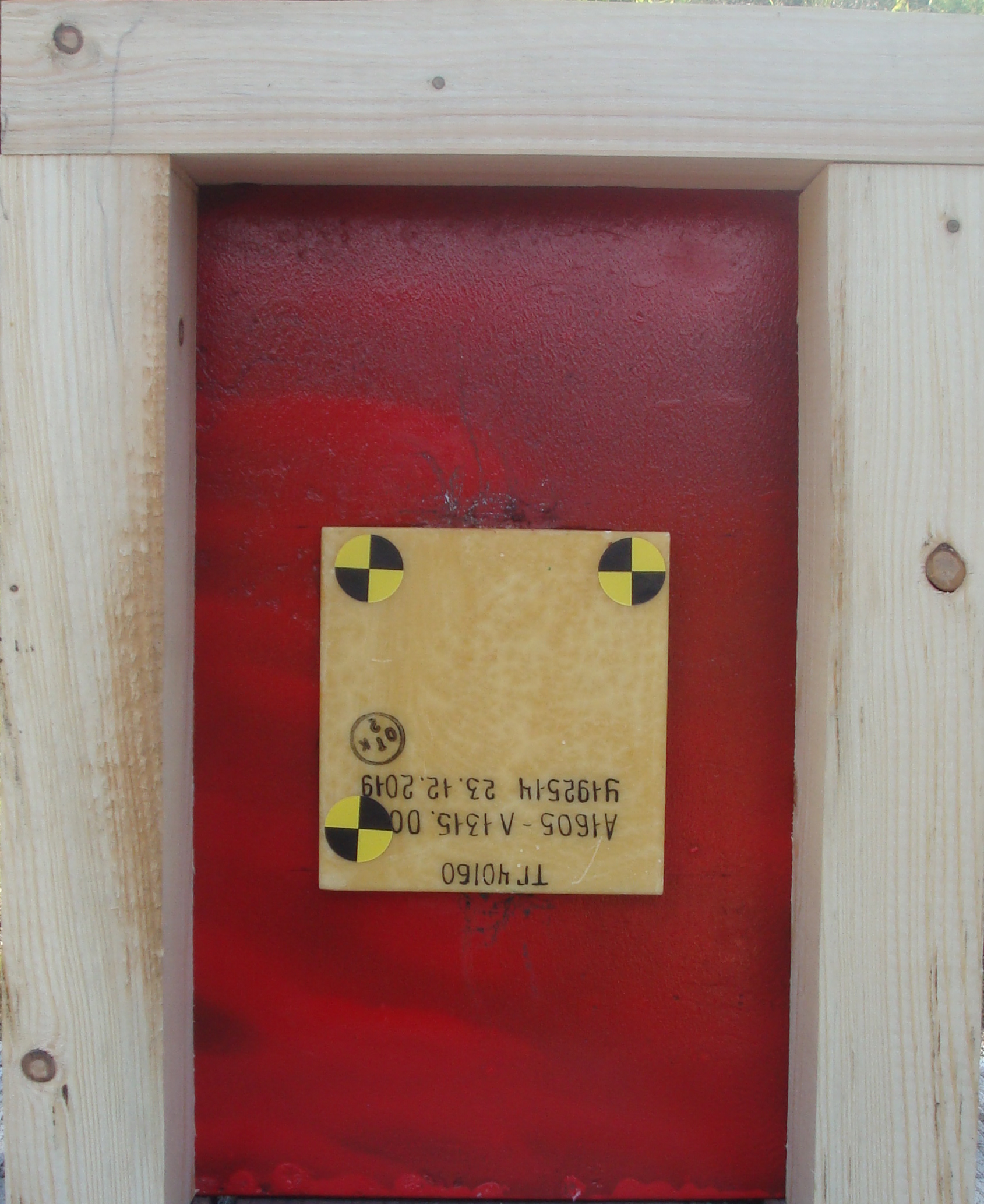

Рисунок 20 – Внешний вид установки (справа ВВ1, слева ВВ2).



На рисунке 21 представлены отдельные кадры процесса передачи детонации.

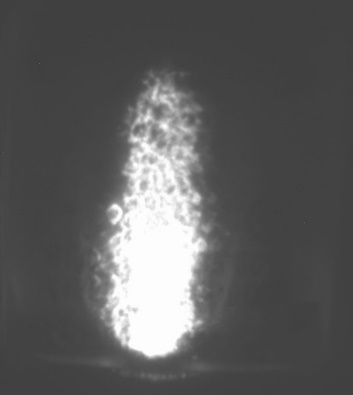

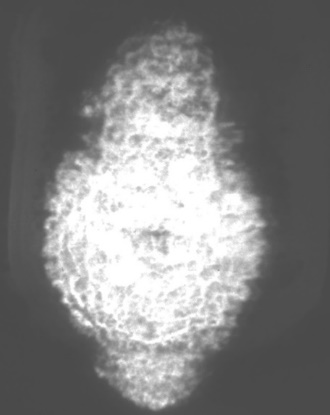

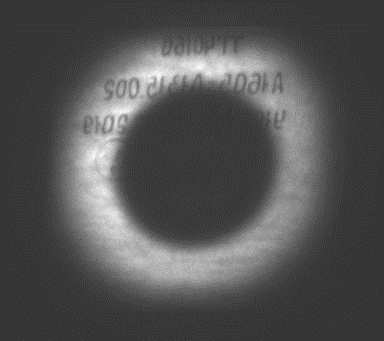

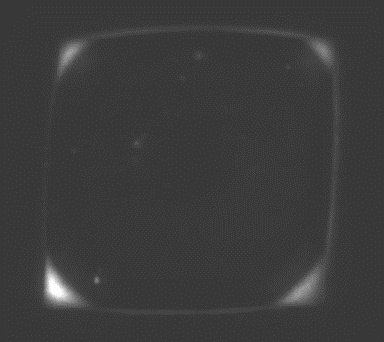

Рисунок 21 – Передача детонации

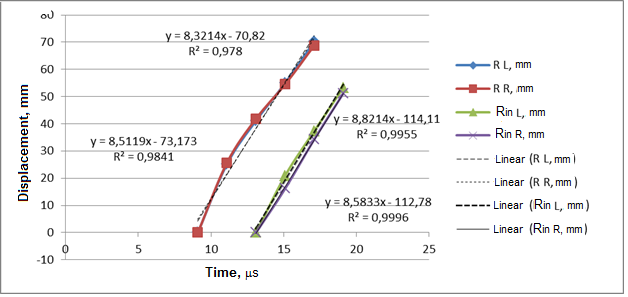

Рисунок 22 – Перемещение границ фронта ударной волны

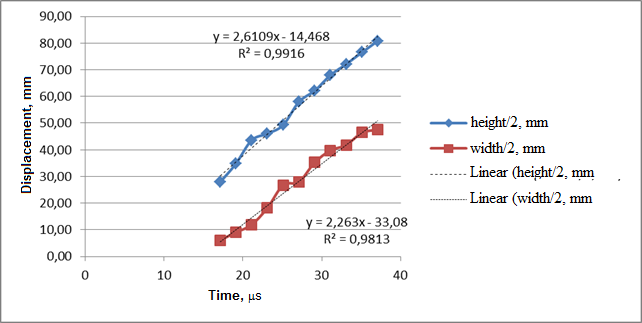

Рисунок 23 – Распространение границ светящейся зоны



Зарегистрировано распространение фронта ударной волны по клеевому слою через заряд ВВ2 с коэффициентом светопропускания 0,1 (кадр 2-7) с последующим возбуждением детонации во всем заряде (кадр 6-16).

Произведена оценка перемещения передней и задней границ фронта ударной волны, распространяющейся в клеевом слое (см. кадр 2-7 (t=9-15 мкс). График перемещения от времени представлен на рисунке 22. По кадрам регистрации 6-16 произведена оценка распространения границ светящейся зоны в горизонтальном и вертикальном направлении (рисунок 23).

Таким образом было показано, что при увеличении толщины стальной пластины до двух толщин ВВ1 инициирование ВВ2 возможно при взаимодействии двух ДВ в ВВ1 (например, в плоскости между детонаторами).

Внешний вид пластины после опыта представлен на рисунках 24, 25

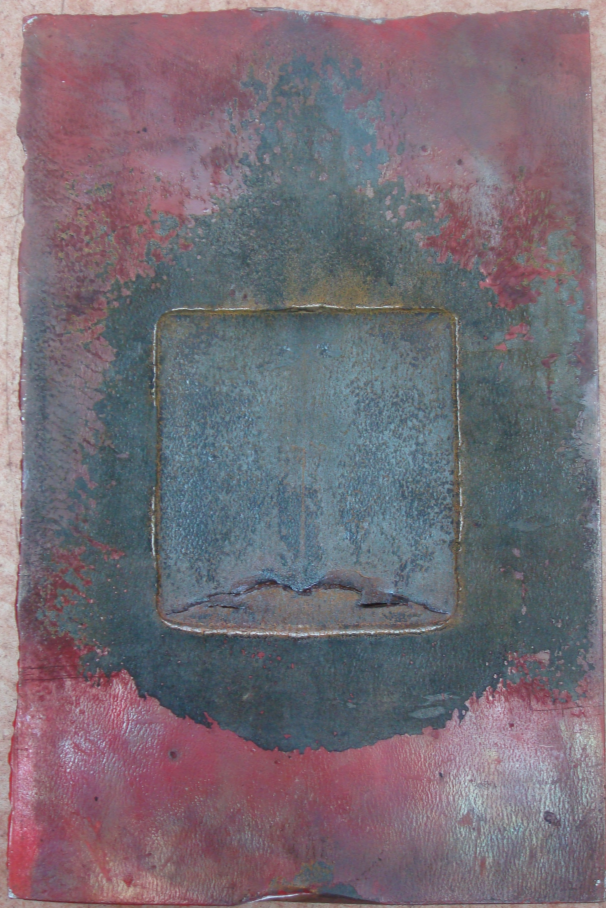

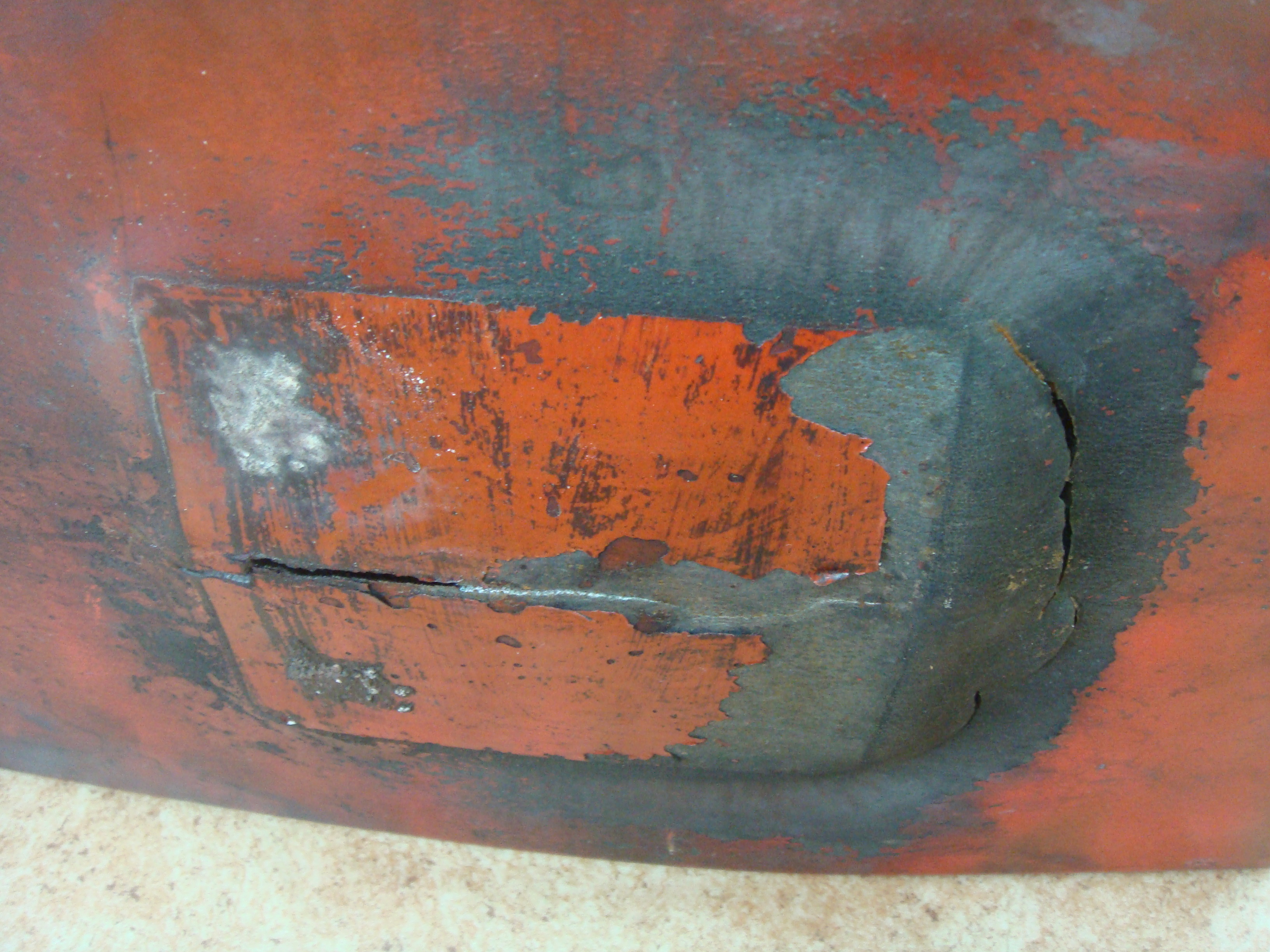

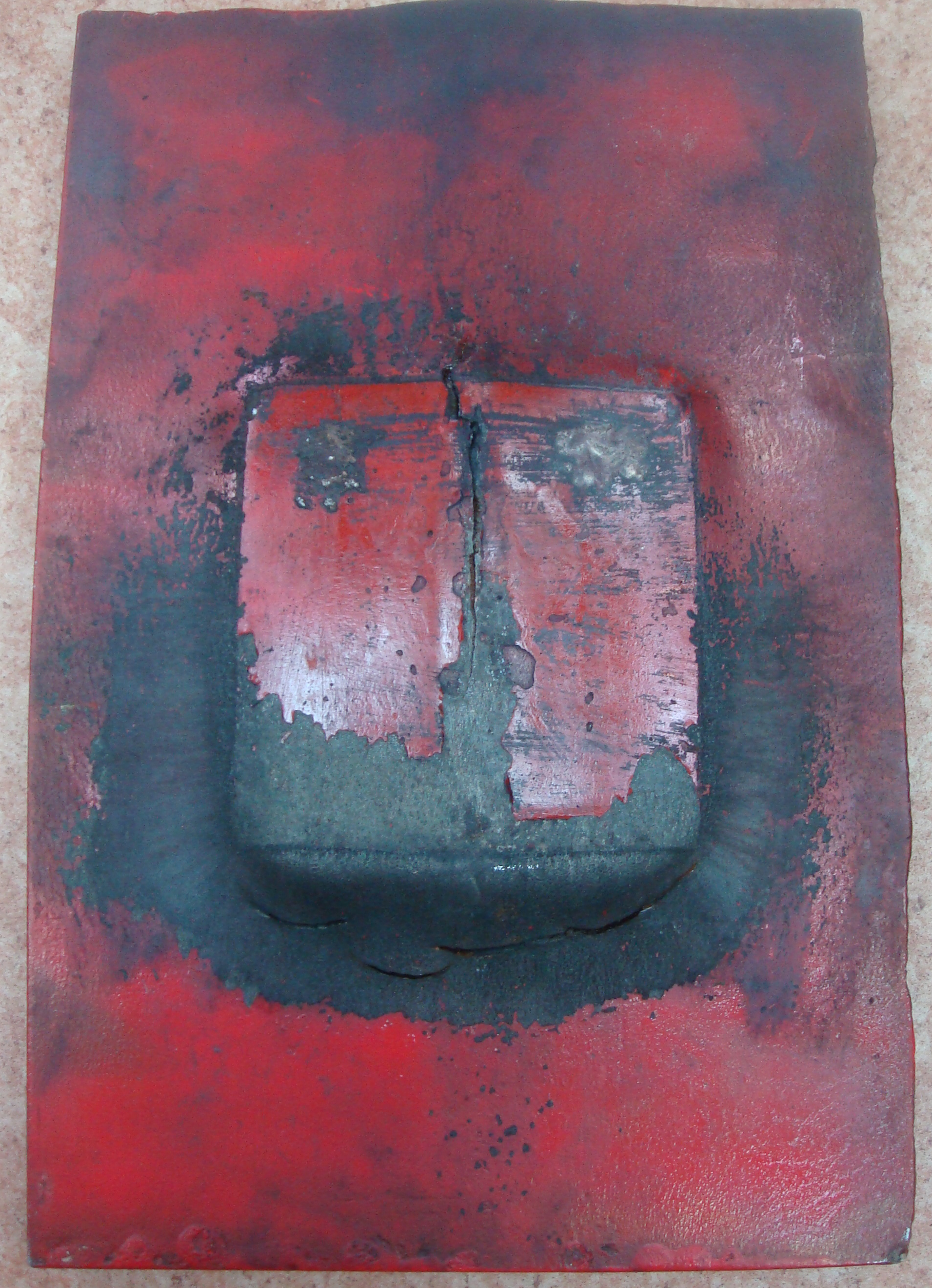

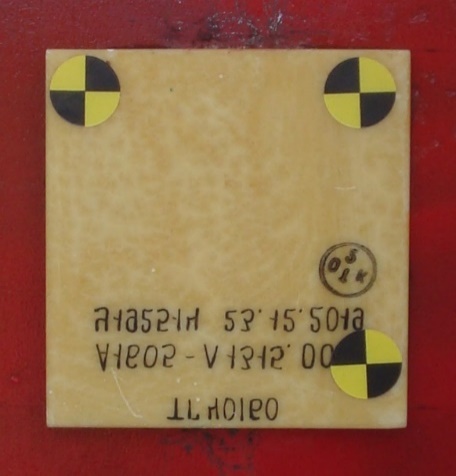

Рисунок 24 – Внешний вид стальной пластины после опыта: а) со стороны основного заряда б) со стороны пассивного (дополнительного) заряда



Рисунок 25 – Разрыв стальной пластины крупно

3. Заключение.

Разработанная отечественная камера НАНОГЕЙТ-22/16   подтвердила свои характеристики при изучении быстропротекающих процессов и будет использоваться в методиках измерений для опытов на ракетном треке (на стенде динамических нагружений).

Благодарности

Работа выполнена при финансовой поддержке Российского научного фонда ( проект № 20-19-00613).
